单组分手刮聚脲在西北高寒地区水电站屋面防水的成功应用 - 公司新闻

news 新闻资讯

公司新闻当前位置：首页> > 公司新闻

单组分手刮聚脲在西北高寒地区水电站屋面防水的成功应用

来源：时间：2025-04-27 09:02:40 浏览次数：

黄河上游李家峡水电站位于青海省黄南州尖扎县坎布拉镇境内，电站主厂房屋面原设计为球型钢网架结构，其上铺有混凝土预制盖板和保温层、防水层、混凝土保护层等，屋面总面积约6400m²。由于主厂房在发电机组运行工况下，网架屋面受力复杂，振动荷载显著，致使预制盖板拼缝及厂房结构缝处的防渗材料频繁破损，引发严重渗漏问题，对发电机组的安全稳定运行构成较大威胁。
2024年6月，我单位承接了该电站主厂房屋面防渗处理工程，对屋面原有的花砖装饰层、混凝土保护层、聚笨板保温层、SBS防水卷材等全部进行拆除和清理，直至露出预制混凝土盖板基层表面。拆除作业中发现，装饰层、保温层及防水层内部存在大量积水，防水层老化破损严重，局部预制板拼缝处柔性嵌缝材料出现老化、破损及密封失效等问题。

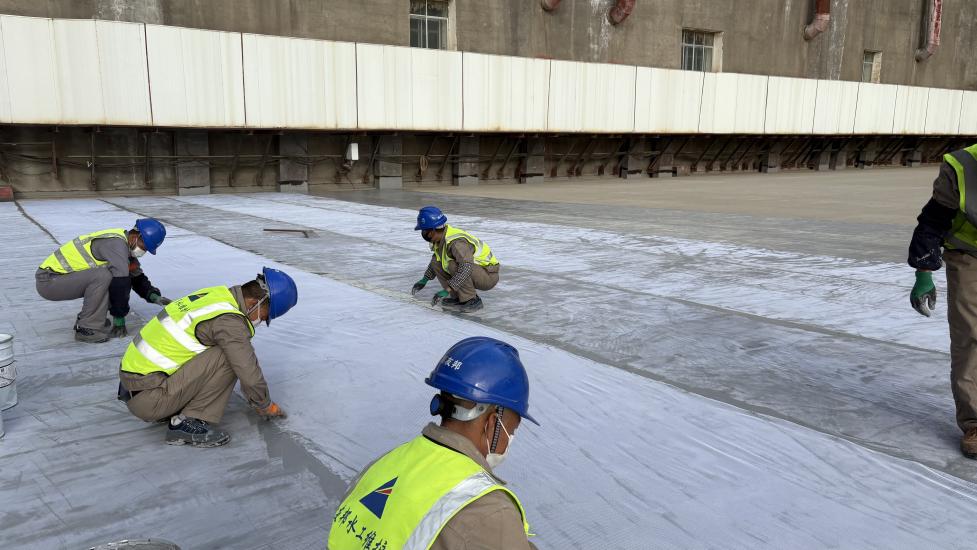

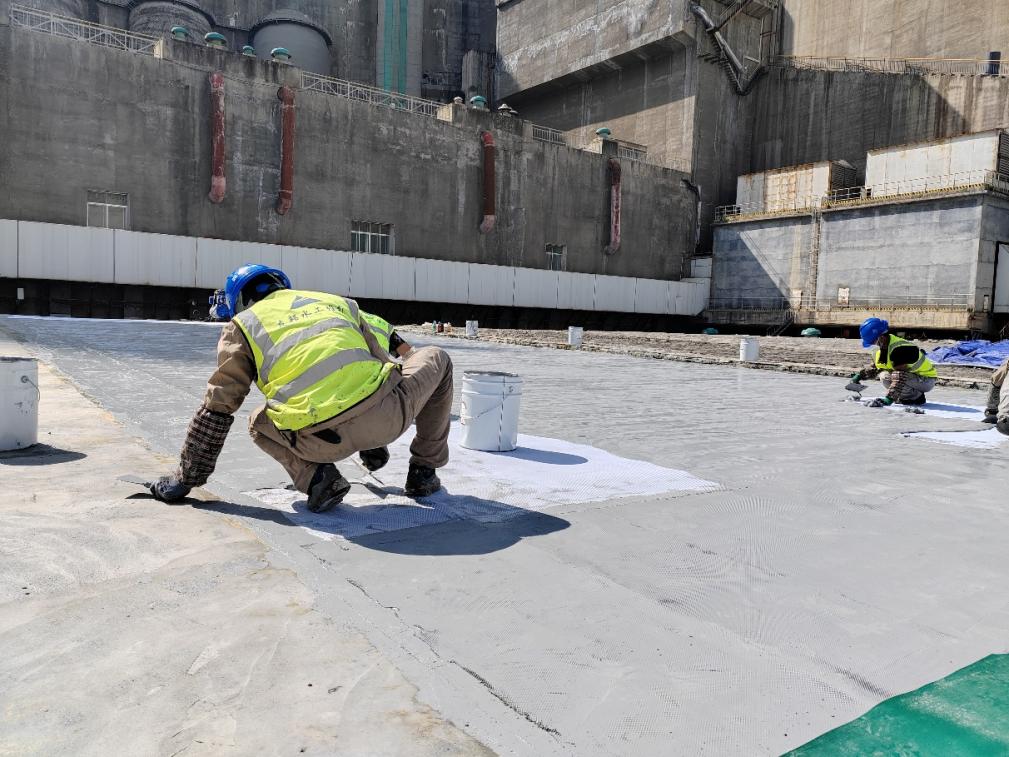

施工中利用研磨机对预制混凝土盖板表面进行研磨处理，再用高压风将表面进行彻底吹扫干净。针对盖板拼缝防水失效部位，采用手刮单组分聚脲进行填充更换。鉴于拆除施工导致预制混凝土盖板表面坑凹不平，为确保基层平整并实现施工期临时防渗，在预制盖板表面整体刮涂一层厚度为 3-5 毫米的聚合物防水砂浆，完成基面的全面修补与找平作业。待聚合物防水砂浆固化后，在其表面滚涂手刮聚脲界面剂，再按照 “一布两涂” 施工工艺，分层刮涂聚脲防水层。两道防水层施工完成后，历经多次强降雨考验，厂房屋面渗水问题得到彻底解决，防水效果达到预期目标，成效显著。

上一个：喜讯！公司中标李家峡水电站主厂房大屋顶防渗处理项目下一个：最后一页

中国长江三峡集团中国长江三峡集团电子商务平台华能澜沧江水电开发有限公司中国华能集团电子商务平台国电投黄河上游水电开发有限公司中国电力设备信息网中国招标网

微信
